Ceramic Package Substrate For 5G Radio Frequency

Thin-film circuit ceramic packaging substrates are widely used in 5G RF front-end discrete devices and module packaging due to their high reliability, high thermal conductivity, high circuit resolution, high circuit flatness, and excellent noise reduction and anti-interference capabilities.

  • Filter Substrate

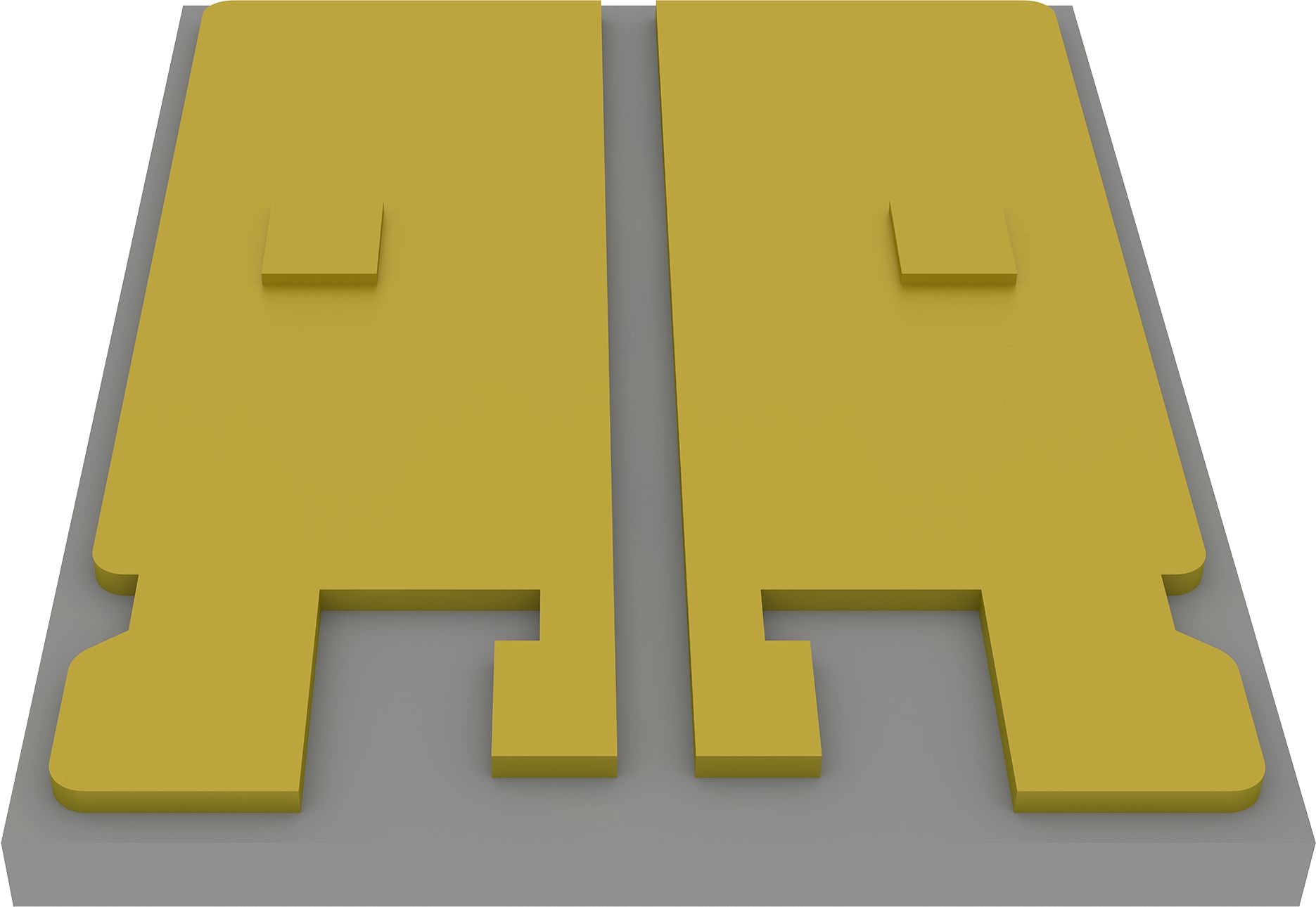

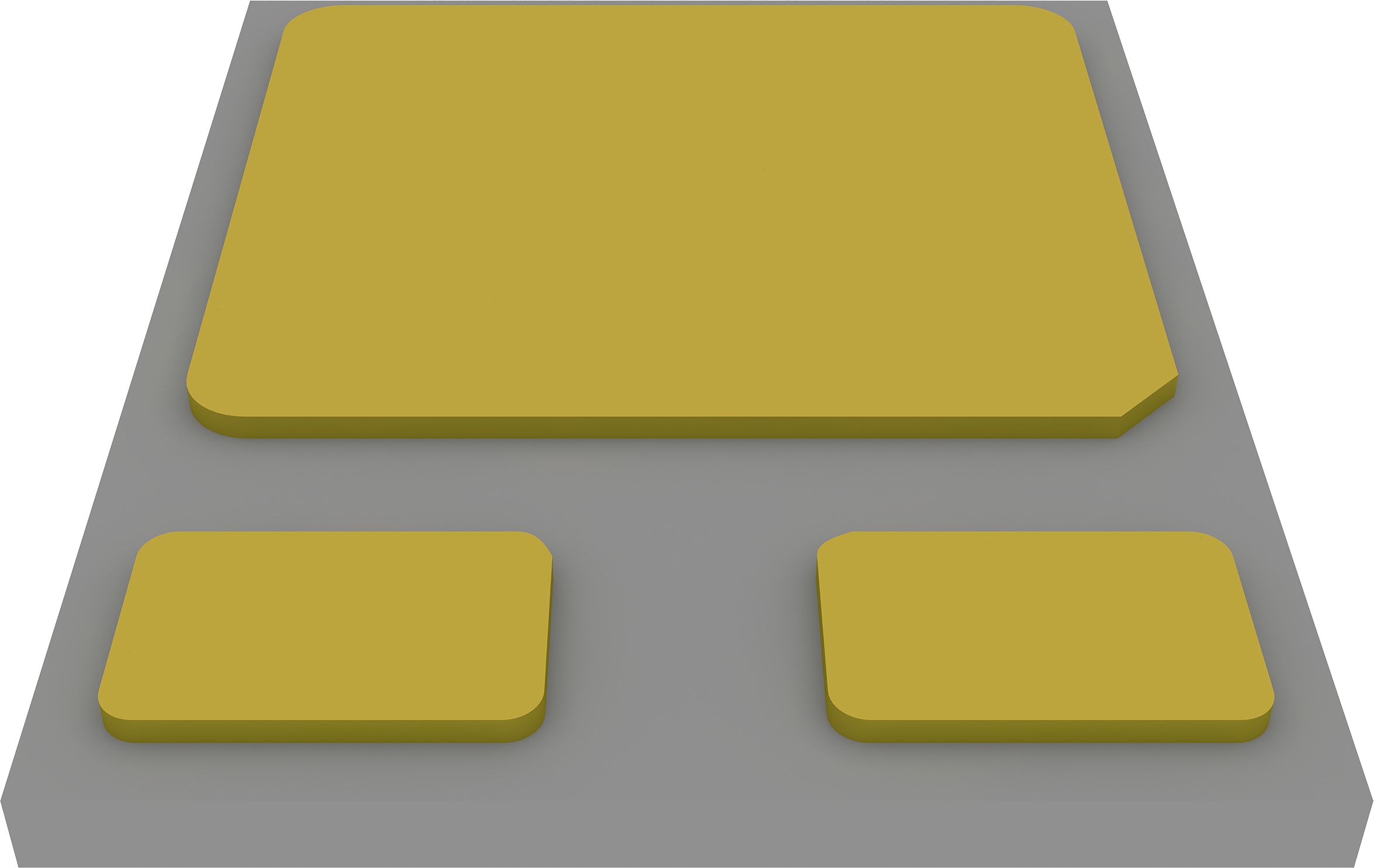

    Features: This substrate features high line flatness and high line resolution, and produced with a highly controllable boss design, suitable for the CSP packaging of SAW filter.

    Model:

    2016

    Material:

    Alumina/aluminum nitride

    Substrate Thickness:

    0.52±0.05 mm

    Number Of Typeset:

    2478 pcs/sheet

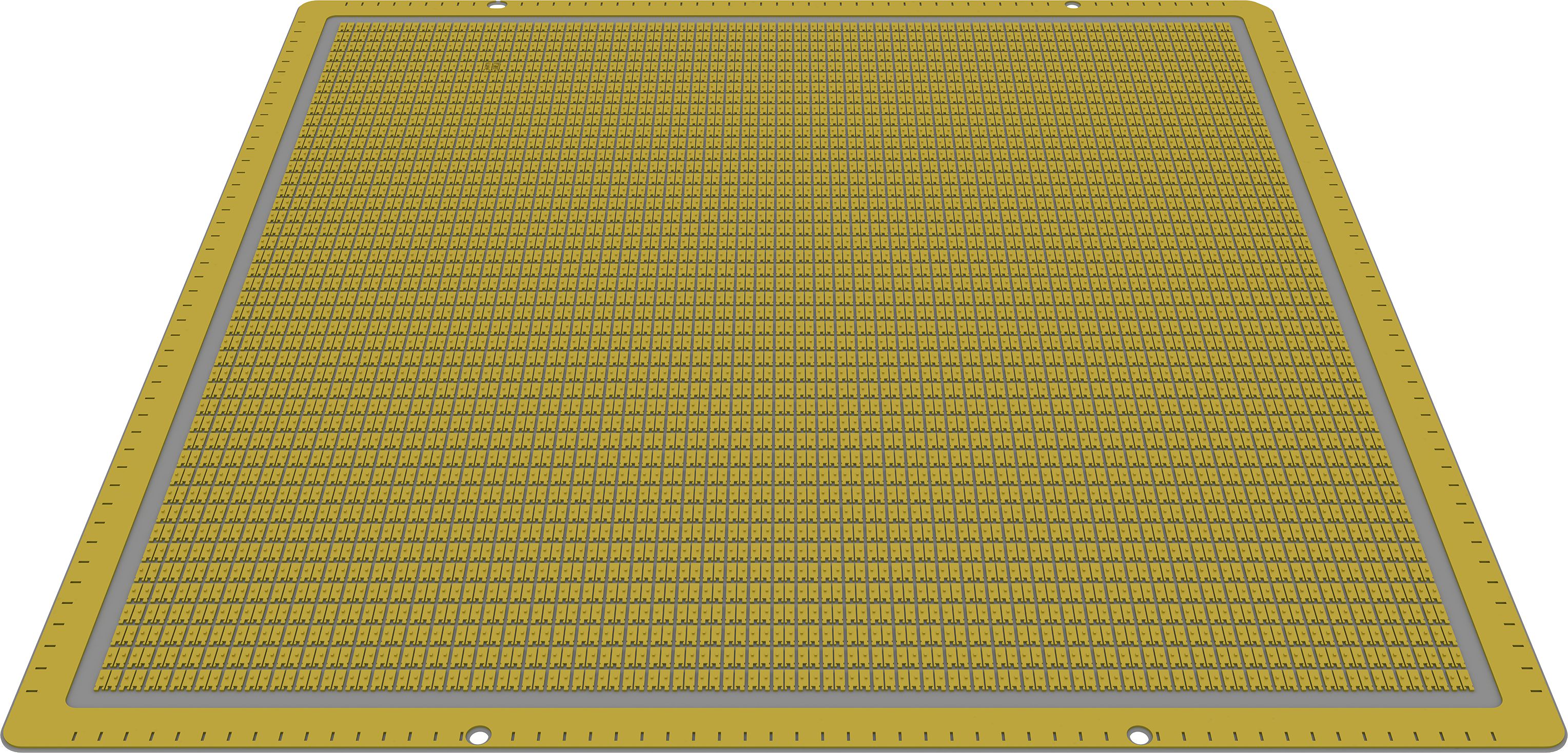

    Sheet Size:

    109.2×109.2 mm

    Single Size:

    2.0×1.6 mm

    Minimum Line Width:

    0.10 mm

    Gap Size:

    0.10 mm

    Minimum Aperture:

    0.07 mm

    Copper Thickness:

    Dam Thickness:

    Step Height:

    Boss Copper Thickness:

    40±15 μm

    Metal Column High:

    Suitable for: Mobile terminal RF front-end modules, SAW filters, BAW filters, etc.

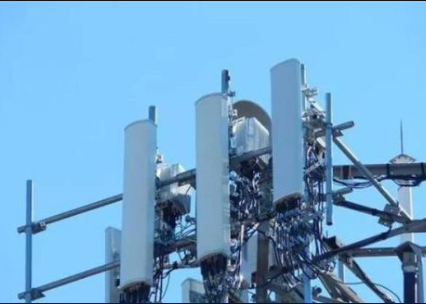

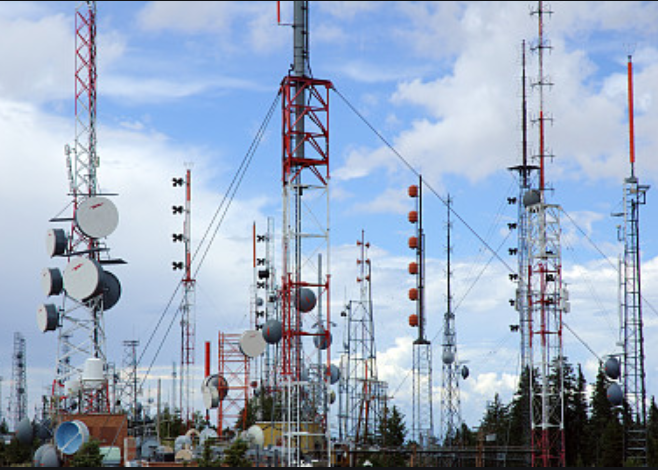

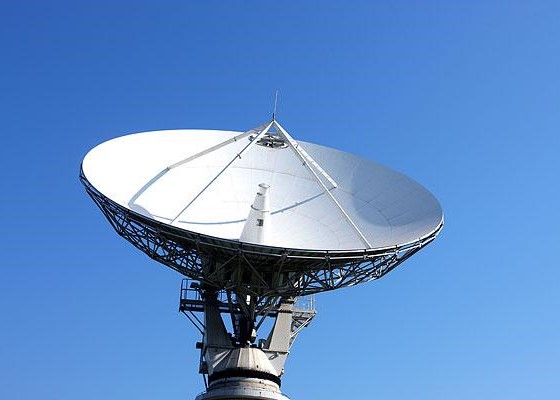

    Application Scenarios
