Ceramic Package Substrate For 5G Optoelectronics

Thin-film circuit ceramic packaging substrates are widely used in 5G optoelectronic devices such as LED lighting, UV LED, car lights, flashlights, face recognition, and Lidar due to their high reliability, high thermal conductivity, high circuit resolution, high circuit flatness.

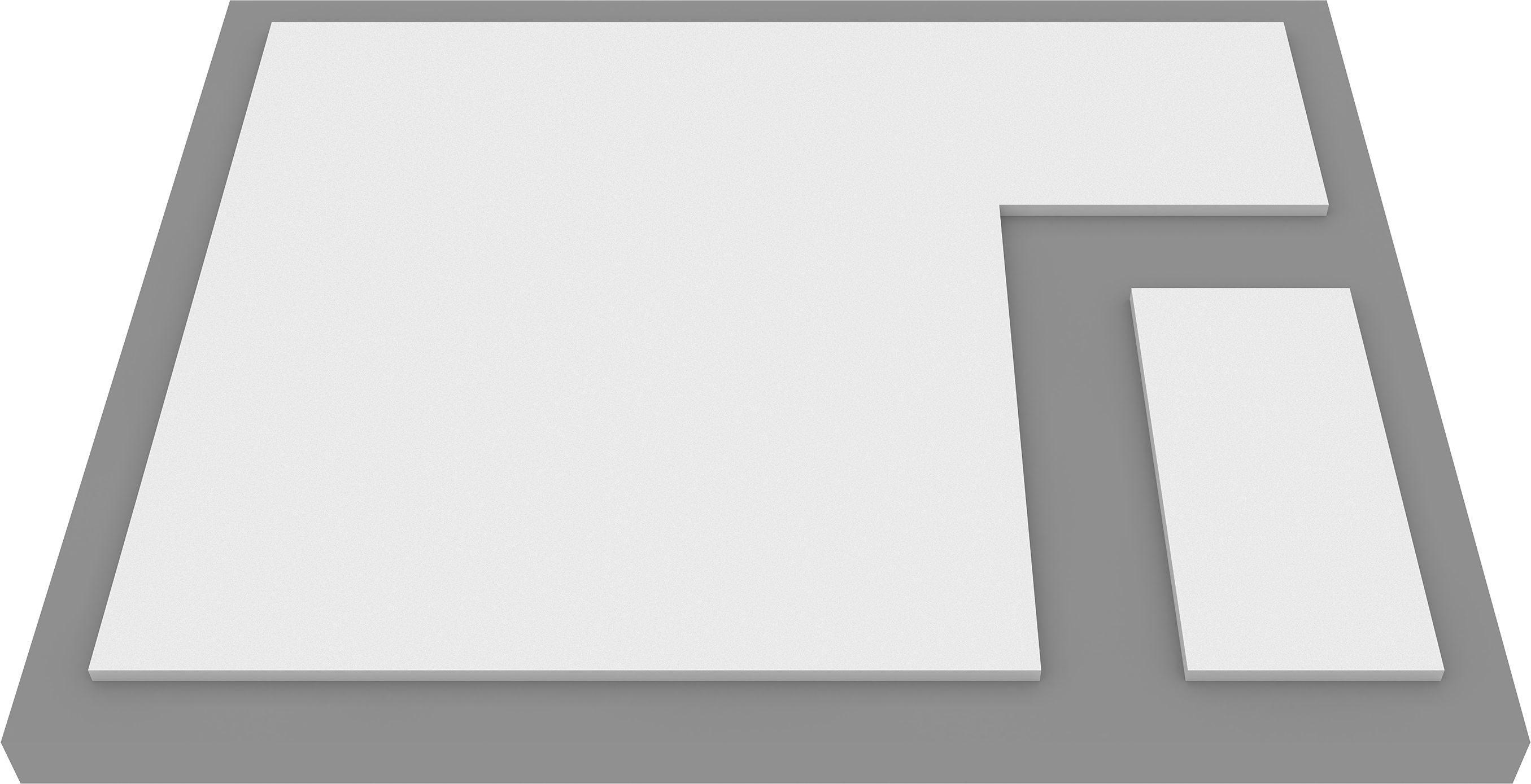

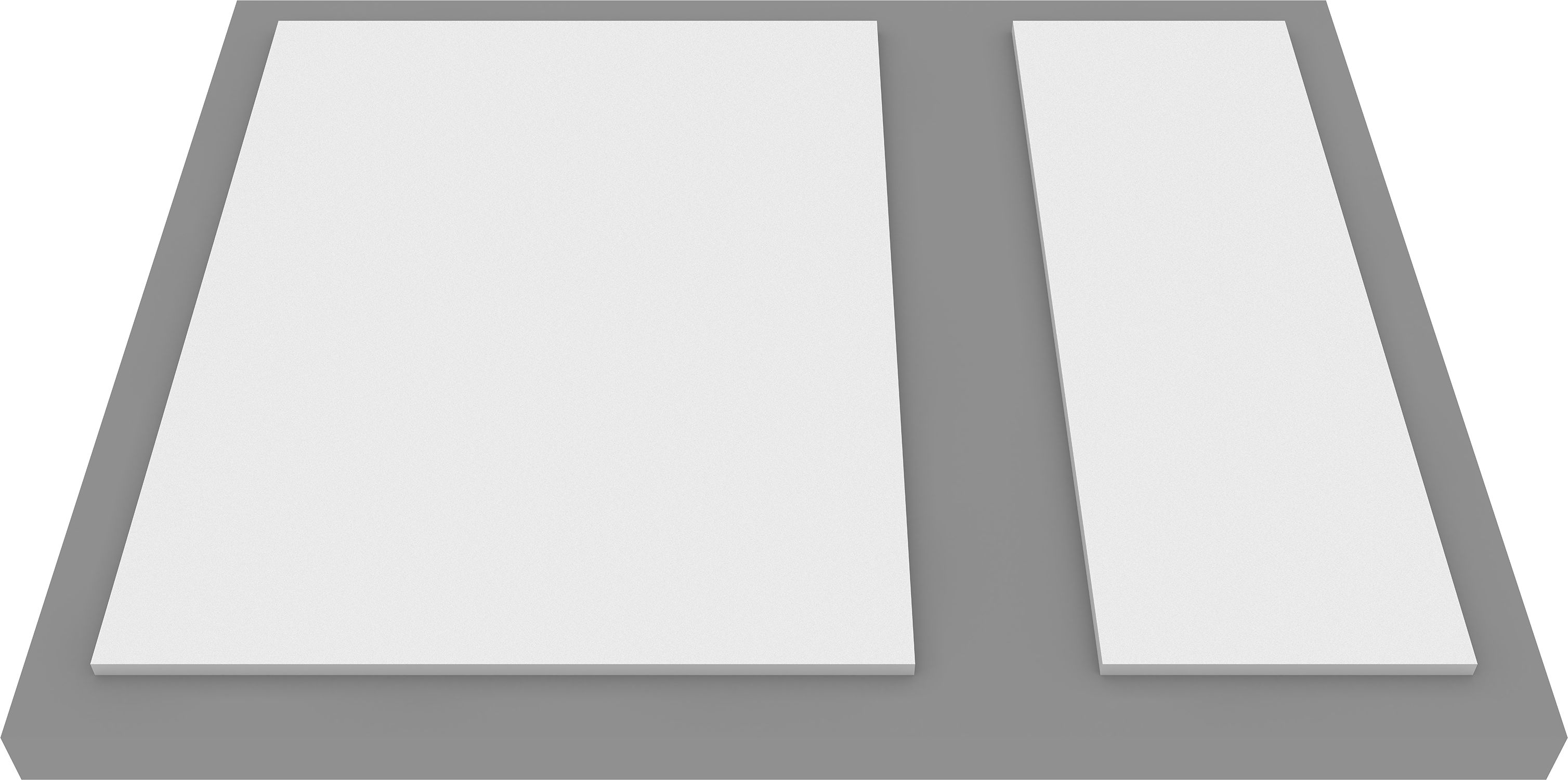

  • LED Flash Substrate

    Features: This substrate features small size, high thermal conductivity, high reliability, easy to mount.

    Model:

    2016

    Material:

    Alumina/aluminum nitride

    Substrate Thickness:

    0.48±0.05 mm

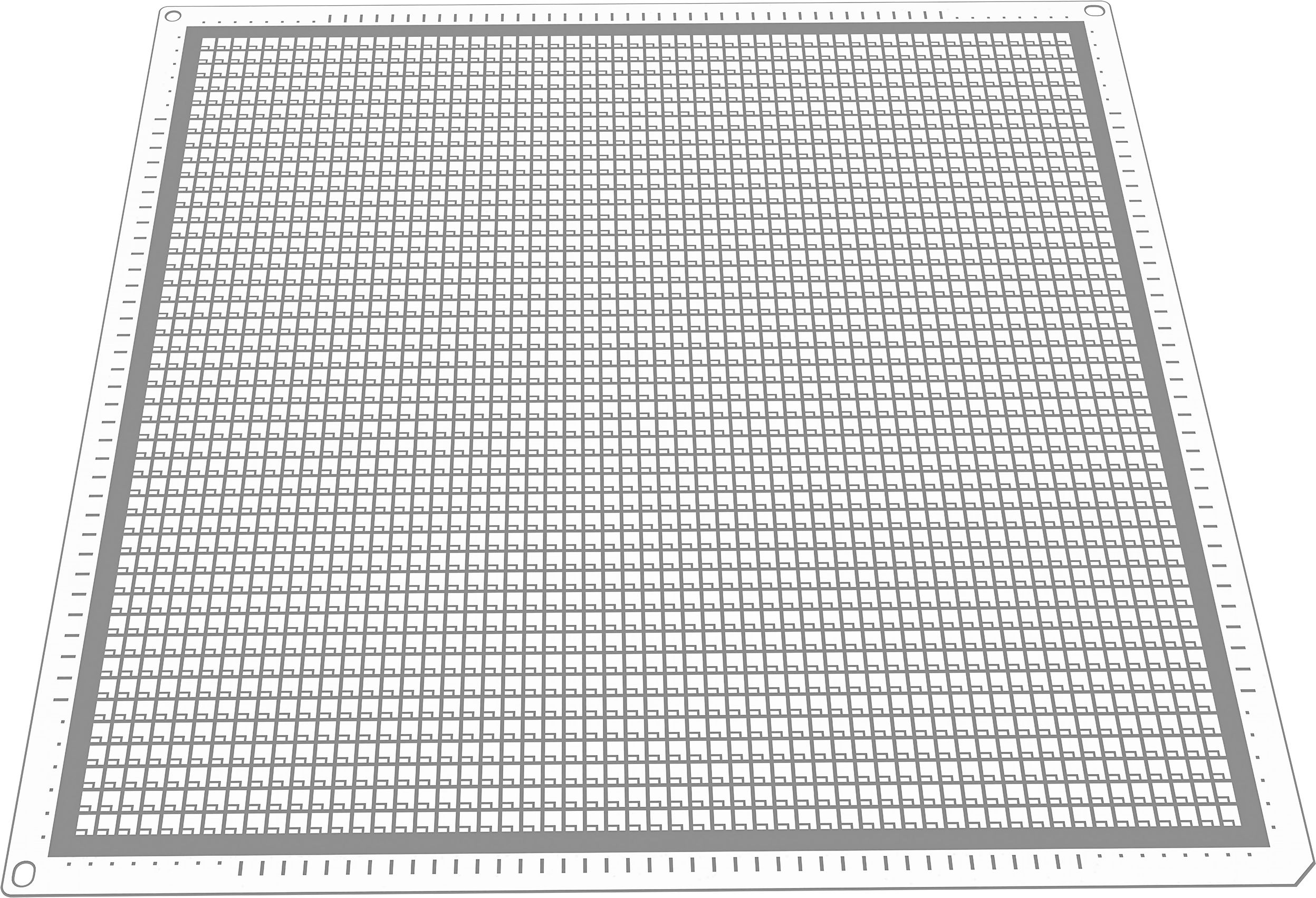

    Number Of Typeset:

    2475 pcs/sheet

    Sheet Size:

    109.2×109.2 mm

    Single Size:

    2.0×1.6 mm

    Minimum Line Width:

    0.35 mm

    Gap Size:

    0.20 mm

    Minimum Aperture:

    0.07 mm

    Copper Thickness:

    50±15 μm

    Dam Thickness:

    Step Height:

    Boss Copper Thickness:

    Metal Column High:

    Suitable for: Mobile phone, tablet other mobile terminal flash.

    Application Scenarios
