Ceramic Package Substrate For 5G Optoelectronics

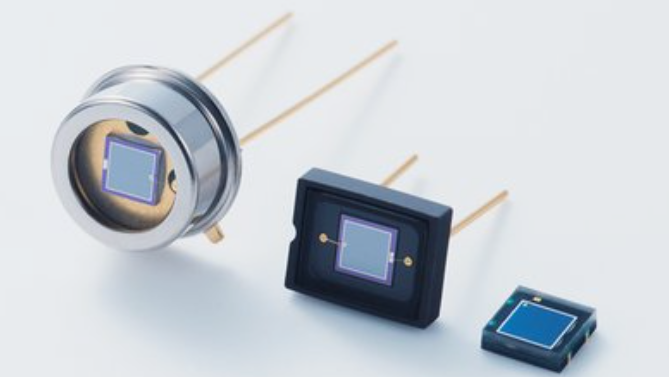

Thin-film circuit ceramic packaging substrates are widely used in 5G optoelectronic devices such as LED lighting, UV LED, car lights, flashlights, face recognition, and Lidar due to their high reliability, high thermal conductivity, high circuit resolution, high circuit flatness.

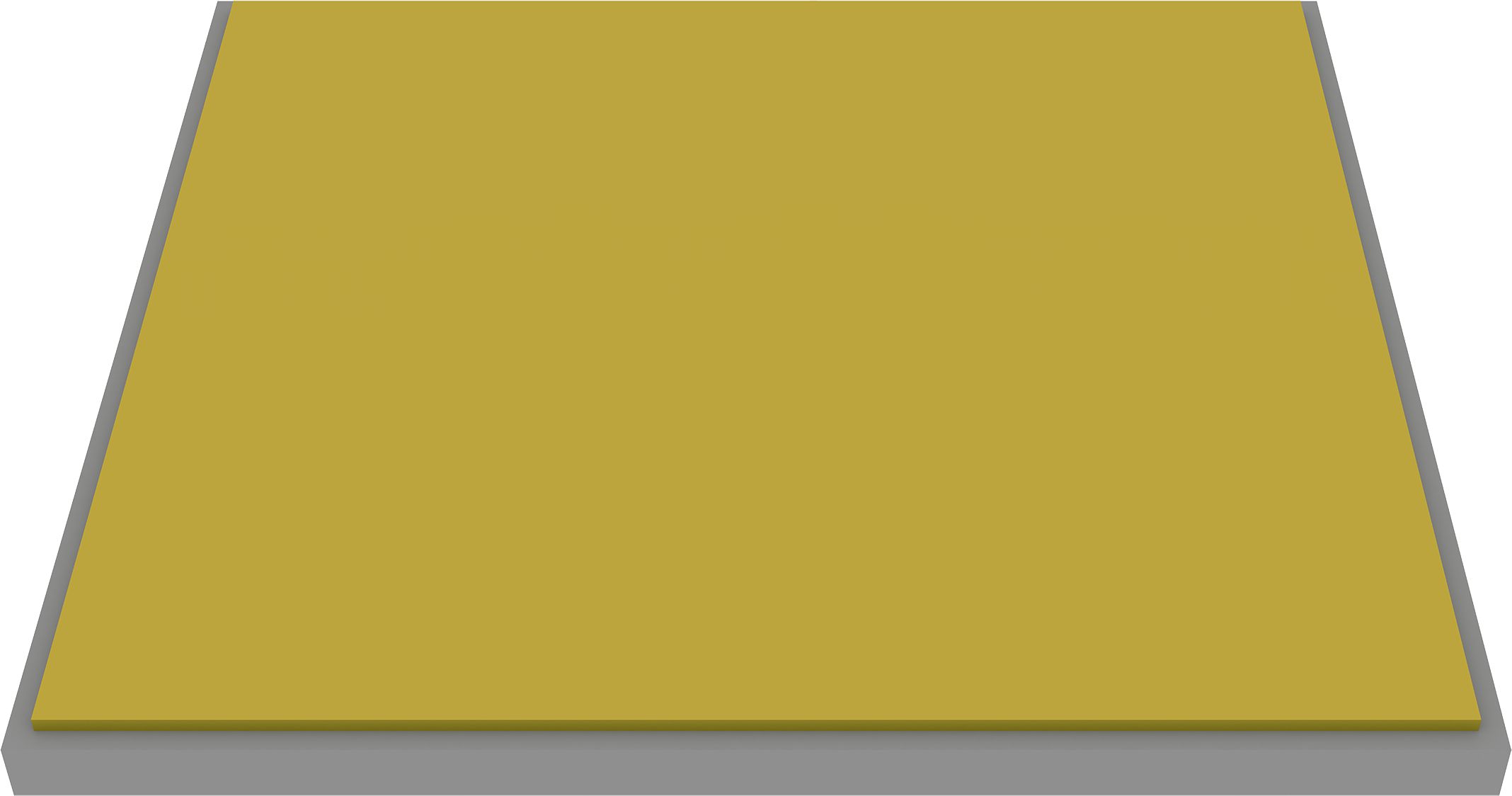

  • EEL Laser Substrate

    Features: This substrate features high flatness, good heat dissipation, good corrosion resistance, heat and cold shock resistance.

    Model:

    4045

    Material:

    Aluminum nitride

    Substrate Thickness:

    0.48±0.05 mm

    Number Of Typeset:

    378 pcs/sheet

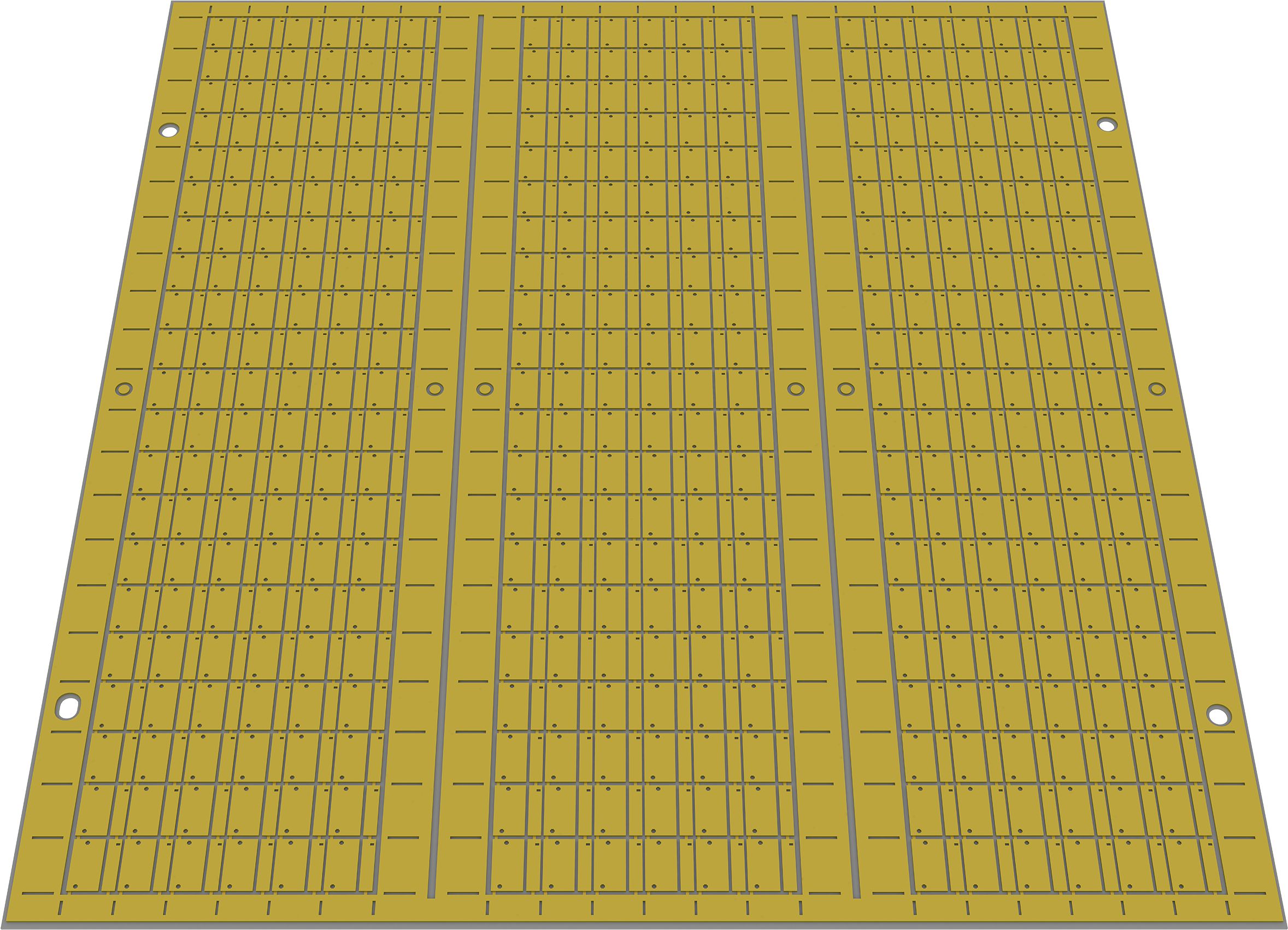

    Sheet Size:

    99.0×104.3 mm

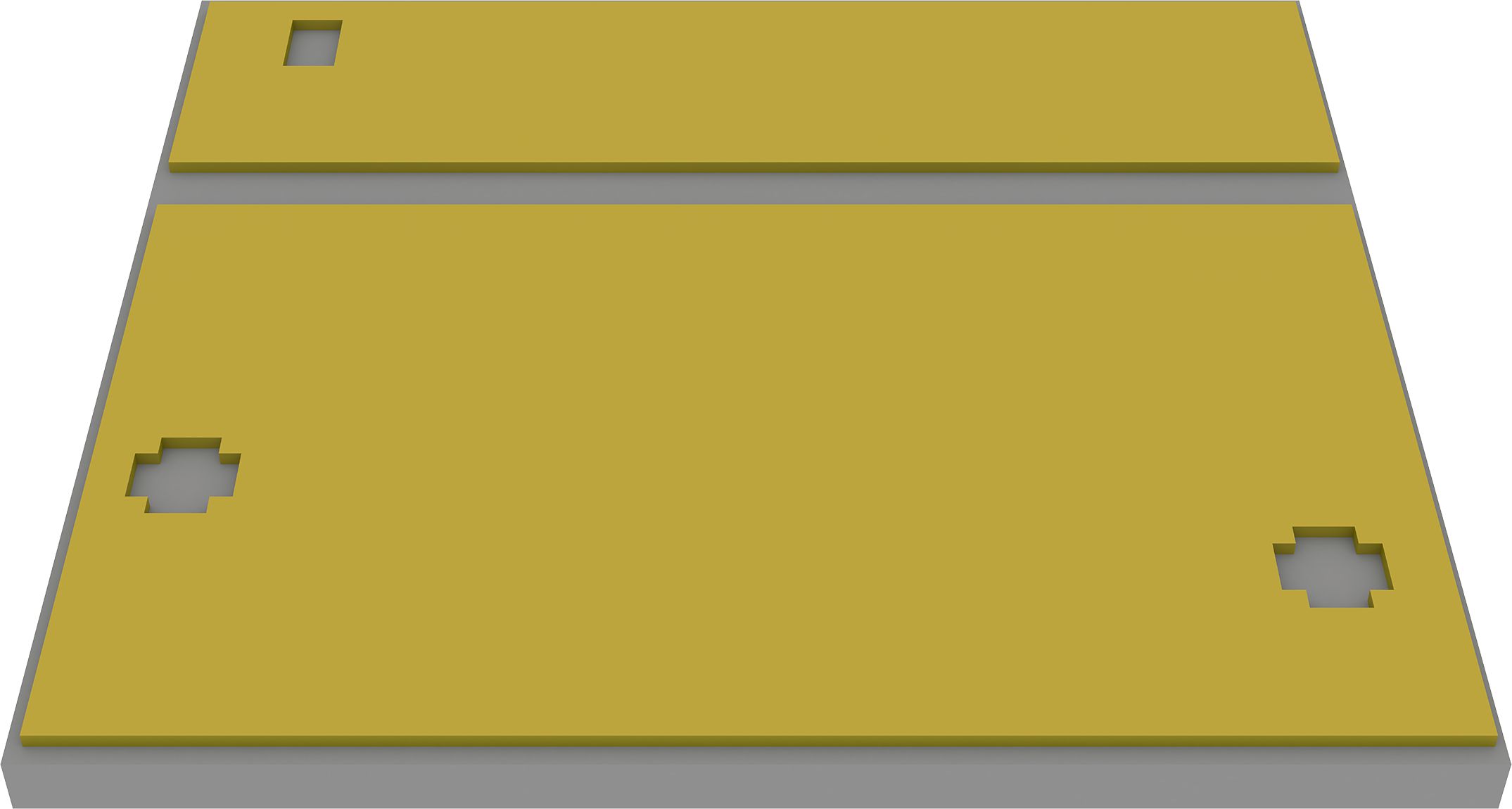

    Single Size:

    4.0×4.5 mm

    Minimum Line Width:

    0.13 mm

    Gap Size:

    0.25 mm

    Minimum Aperture:

    0.07 mm

    Copper Thickness:

    65±15 μm

    Dam Thickness:

    Step Height:

    Boss Copper Thickness:

    Metal Column High:

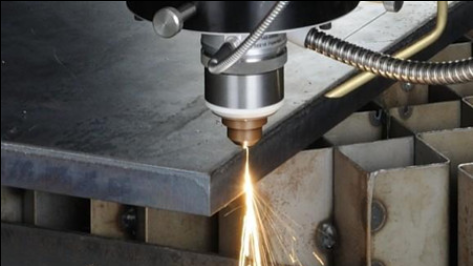

    Suitable for: Optical communication, material processing, medical treatment, sensor parts, etc.
