Ceramic Package Substrate For 5G Optoelectronics

Thin-film circuit ceramic packaging substrates are widely used in 5G optoelectronic devices such as LED lighting, UV LED, car lights, flashlights, face recognition, and Lidar due to their high reliability, high thermal conductivity, high circuit resolution, high circuit flatness.

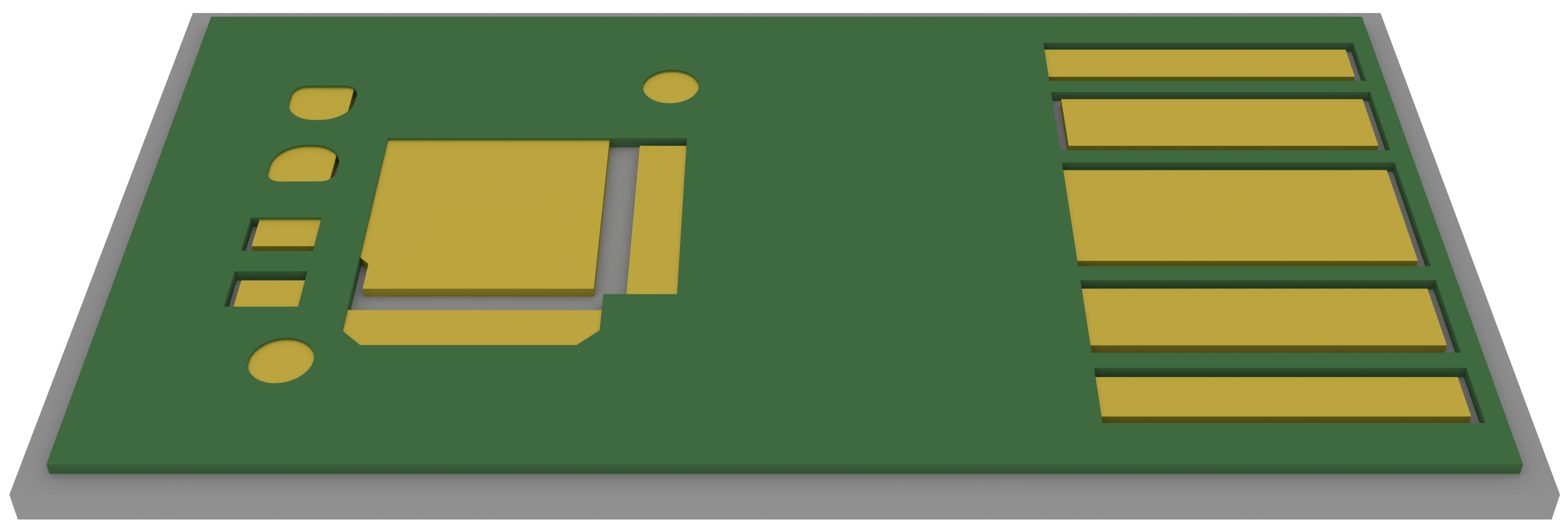

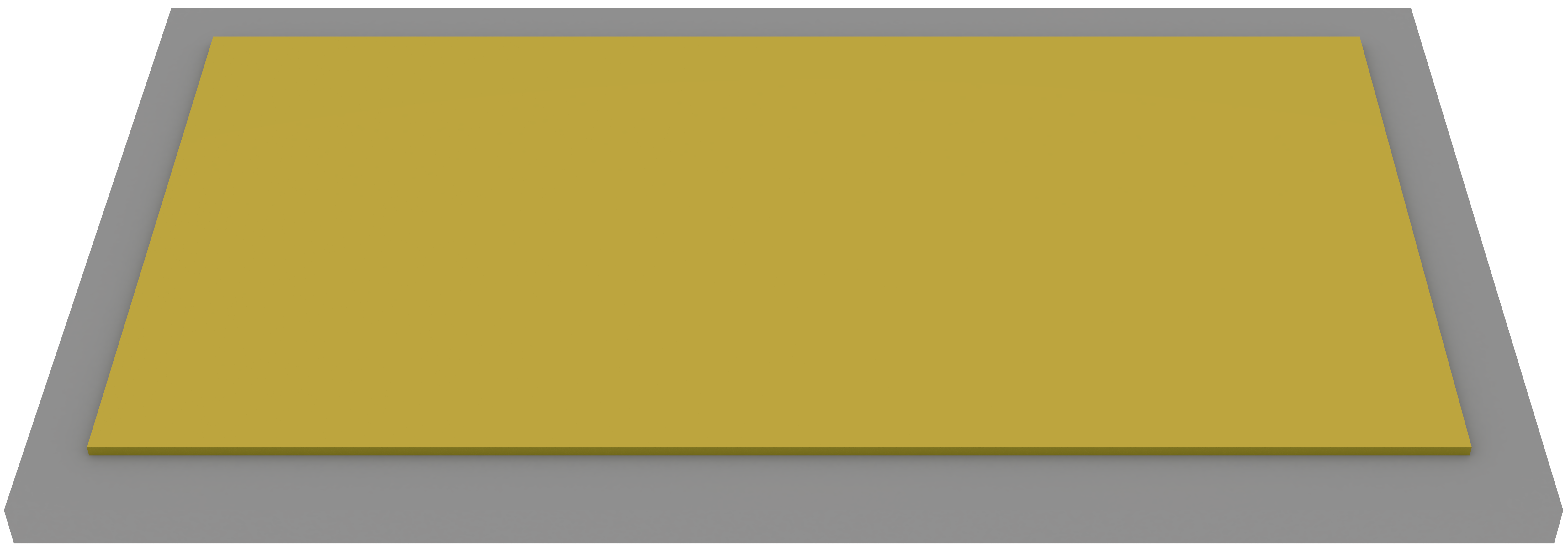

  • VCSEL Laser Substrate

    Features: This substrate features high flatness, good heat dissipation, good corrosion resistance, good ink adhesion, small size, high level of integration.

    Model:

    3565

    Material:

    Aluminum nitride

    Substrate Thickness:

    0.43±0.05 mm

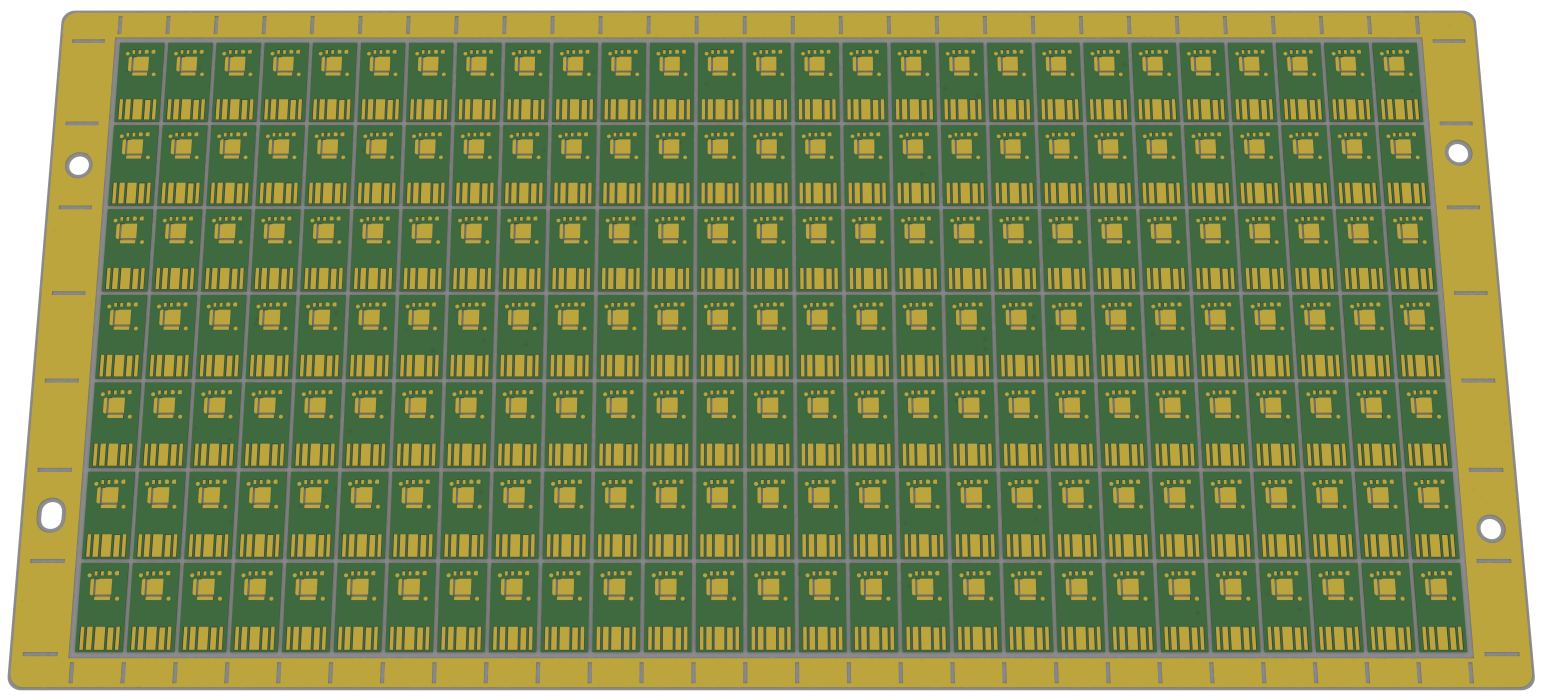

    Number Of Typeset:

    189 pcs/sheet

    Sheet Size:

    109.2×54.5 mm

    Single Size:

    3.5×6.5 mm

    Minimum Line Width:

    0.23 mm

    Gap Size:

    0.13 mm

    Minimum Aperture:

    0.06 mm

    Copper Thickness:

    40±15 μm

    Dam Thickness:

    Step Height:

    Boss Copper Thickness:

    Metal Column High:

    Suitable for: Face recognition VR, laser radar, light module, etc.
